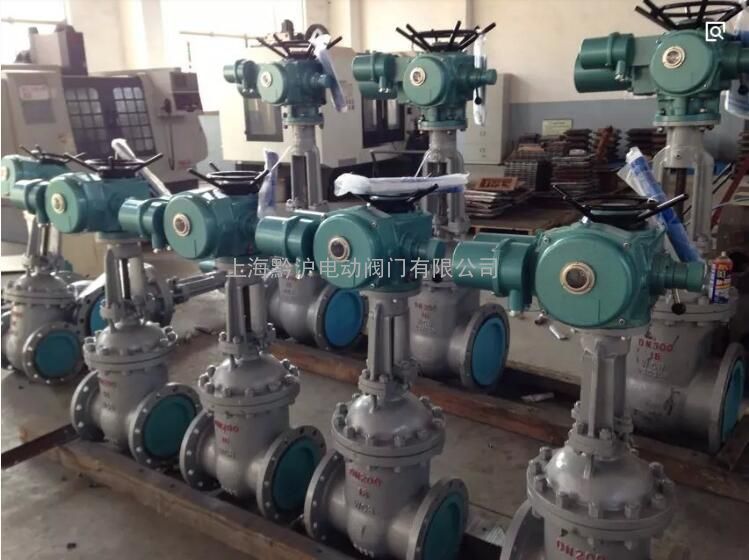

- 电动法兰闸阀Z941H
详细信息
品牌：黔沪 型号：Z941H-16C DN100 连接形式：法兰 材质：碳钢 公称通径：100 mm 适用介质：水 密封形式：硬密封式 标准：国标 外形：中型 流动方向：单向 驱动方式：电动 零部件及配件：执行器 用途：疏水 压力环境：常压 工作温度：常温 类型：直通式 电动法兰闸阀Z941H用途与特点
电动法兰闸阀Z941H适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。电动闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、电动法兰闸阀Z941H产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
执行标准
压力试验设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验 GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
主要零件材料及性能公称压力 1.6 2.5 4.0 6.4 10.0 16.0 强度试验 2.4 3.8 6.0 9.6 15.0 24.0 水密封试验 1.8 2.8 4.4 7.0 11.0 18.0 上密封试验 1.8 2.8 4.4 7.04 11.0 18.0 气密封试验 0.4-0.7
国标电动法兰闸阀 PN1.6MPa体盖板 阀 杆 密封面 垫 片 填 料 工作温度℃ 适用介质 WCB 2Cr13 13CrSTL
本体材料
尼龙增强柔性石墨1Cr13/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE柔性石墨增强柔性石墨
SFB/260
SFP/260
PTFE≤425 水、蒸汽、油品 WC1 38CrMoA125Cr2MoV ≤450 WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 销酸类 ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类
电装型号 规格 主要尺寸
国标电法兰闸阀 PN2.5MPa1.6MPa DN L D D1 D2 b n-Φd 电装型号 L1 H DO 凸面法兰RF
Z941H
Z941Y
Z941W
Z941F
Z940H
Z940Y
Z940W
Z940F
16C
16P
16R
16I40 200 145 110 85 16 4-Φ18 DZW10 590 595 365 50 250 160 125 100 16 4-Φ18 DZW10 590 653 365 65 265 180 145 120 18 4-Φ18 DZW10 590 665 365 80 280 195 160 135 20 8-Φ18 DZW15 590 725 365 100 300 215 180 155 20 8-Φ18 DZW20 590 787 365 125 325 245 210 185 22 8-Φ18 DZW20 590 934 365 150 350 280 240 210 24 8-Φ23 DZW20 590 955 365 200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365 250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470 300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470 350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470 400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550 450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550 500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550 600 800 840 770 718 48 20-Φ41 DZW250 870 2432 320 700 900 910 840 788 50 24-Φ41 DZW250 870 2489 320 800 1000 1020 950 898 52 24-Φ41 DZW350 1170 2643 570 900 1100 1120 1050 998 54 28-Φ41 DZW500 1170 2935 570 1000 1200 1255 1170 1100 56 28-Φ48 DZW500 1170 3410 570
电装型号 规格 主要尺寸
国标电动法兰闸阀 PN4.0 MPa-6.4MPa2.5MPa DN L D D1 D2 b n-Φd 电装型号 L1 h D0 凸面法兰RF
Z941H
Z941Y
Z941W
Z941F
Z940H
Z940Y
Z940W
Z940F
25
25P
25R
25I40 200 145 110 85 18 4-Φ18 DZW10 590 595 365 50 250 160 125 100 20 4-Φ18 DZW10 590 653 365 65 265 180 145 120 22 8-Φ18 DZW10 590 665 365 80 280 195 160 135 22 8-Φ18 DZW15 590 725 365 100 300 230 190 160 24 8-Φ23 DZW20 590 787 365 125 325 270 220 188 28 8-Φ25 DZW20 590 902 365 150 350 300 250 218 30 8-Φ25 DZW20 590 955 365 200 400 360 310 278 34 12-Φ25 DZW30 810 1105 470 250 450 425 370 332 36 12-Φ30 DZW30 810 1343 470 300 500 485 430 390 40 16-Φ30 DZW60 810 1516 470 350 550 550 490 448 44 16-Φ34 DZW90 830 1678 550 400 600 610 550 505 48 16-Φ34 DZW120 830 1849 550 450 650 660 600 555 50 20-Φ34 DZW120 830 1937 550 500 700 730 660 640 52 20-Φ41 DZW180 870 2234 320 600 800 840 770 718 56 20-Φ41 DZW250 870 2432 320 700 900 955 875 815 60 24-Φ48 DZW500 870 2489 320 800 1000 1070 990 930 64 24-Φ48 DZW500 1170 2643 570 900 1100 1180 1090 1025 66 28-Φ54 DZW800 1170 2935 570 1000 1200 1305 1210 1140 68 28-Φ58 DZW800 1170 3410 570
电装型号 规格 主要尺寸
国标电动法兰闸阀 PN10.0MPa-16.0MPa4.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L1 H D0 凹凸法兰MFM
Z941H
Z941Y
Z941W
Z940H
Z940Y
Z940W
40
40P
40R
40I40 200 145 110 85 76 18 4-Φ18 DZW10 590 630 365 50 250 160 125 100 88 20 4-Φ18 DZW10 590 691 365 65 280 180 145 120 110 22 8-Φ18 DZW10 590 711 365 80 310 195 160 135 121 22 8-Φ18 DZW15 590 775 365 100 350 230 190 160 150 24 8-Φ23 DZW20 590 871 365 125 400 270 220 188 176 28 8-Φ25 DZW20 590 948 365 150 450 300 250 218 204 30 8-Φ25 DZW30 810 1028 470 200 550 375 320 282 260 38 12-Φ30 DZW30 810 1325 470 250 650 445 385 345 313 42 12-Φ34 DZW45 810 1400 470 300 750 510 450 408 364 46 16-Φ34 DZW60 830 1653 550 350 850 570 510 465 422 52 16-Φ34 DZW90 830 1791 550 400 950 655 585 535 474 58 16-Φ41 DZW120 870 2092 320 500 1150 755 670 612 576 62 20-Φ48 DZW250 870 2465 320 600 1350 890 795 730 678 62 20-Φ54 DZW350 1170 - 570 700 1450 995 900 835 768 68 24-Φ54 DZW500 1170 - 570 800 1650 1135 1030 960 876 76 24-Φ58 DZW800 1060 - 500 6.4MPa 40 240 165 125 95 76 24 4-Φ23 DZW10 590 665 365 凹凸法兰MFM
Z941H
Z941Y
Z941W
Z940H
Z940Y
Z940W
64
64P
64R
64I50 250 175 135 105 88 26 4-Φ23 DZW10 590 790 365 65 280 200 160 130 110 28 8-Φ23 DZW10 590 840 365 80 310 210 170 140 121 30 8-Φ23 DZW20 590 890 365 100 350 250 200 168 150 32 8-Φ25 DZW20 590 1020 365 125 400 295 240 202 176 36 8-Φ30 DZW30 590 1100 365 150 450 340 280 240 204 38 8-Φ34 DZW30 810 1290 470 200 550 405 345 300 260 44 12-Φ34 DZW60 810 1470 470 250 650 470 400 352 313 48 12-Φ41 DZW90 830 1500 550 300 750 530 460 412 364 54 16-Φ41 DZW90 830 1820 550 350 850 595 525 475 422 60 16-Φ41 DZW120 870 2216 320 400 950 670 585 525 474 66 16-Φ48 DZW180 870 2838 320 500 1150 800 705 640 576 70 20-Φ54 DZW250 1170 3320 570 600 1350 930 820 750 678 76 20-Φ58 DZW500 1170 3684 570
电装型号 规格 主要尺寸10.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L1 H D0 凹凸法兰MFM
Z941H
Z941Y
Z941W
Z940H
Z940Y
Z940W
100
100P
100R
100I40 240 165 125 95 76 26 4-Φ23 DZW10 590 680 365 50 250 195 145 112 88 28 4-Φ25 DZW15 590 810 365 65 280 220 170 138 110 32 8-Φ25 DZW20 590 860 365 80 310 230 180 148 121 34 8-Φ25 DZW20 590 892 365 100 350 265 210 172 150 38 8-Φ30 DZW30 810 1013 470 125 400 310 250 210 176 42 8-Φ34 DZW45 810 1184 470 150 450 350 290 250 204 46 12-Φ34 DZW60 830 1250 550 200 550 430 360 312 260 54 12 -Φ41 DZW90 830 1450 550 250 650 500 430 382 313 60 12-Φ41 DZW120 870 1650 320 300 750 585 500 442 364 70 16-Φ48 DZW180 870 1800 320 350 850 655 560 498 422 76 16-Φ54 DZW250 1170 2030 570 400 950 715 620 558 474 80 16-Φ54 DZW500 1170 2250 570 16.0Mpa 40 260 175 125 92 76 32 4-Φ27 DZW15 590 812 365 凹凸法兰MFM
Z941H
Z941Y
Z941W
Z940H
Z940Y
Z940W
160
160P
160R
160I50 300 215 165 132 88 36 8-Φ25 DZW20 590 905 365 65 340 245 190 152 110 44 8-Φ30 DZW20 590 968 365 80 390 260 205 168 121 46 8-Φ30 DZW30 590 978 365 100 450 300 240 220 150 48 8-Φ34 DZW60 810 1043 470 125 525 355 285 238 176 60 8-Φ41 DZW90 810 1248 470 150 600 390 318 270 204 66 12-Φ41 DZW120 830 1394 550 200 750 480 400 345 260 78 12-Φ48 DZW120 830 1621 550 250 838 580 485 425 313 88 12-Φ54 DZW180 870 1935 320 300 965 665 570 510 364 100 16-Φ54 DZW250 870 2411 320
-
-
