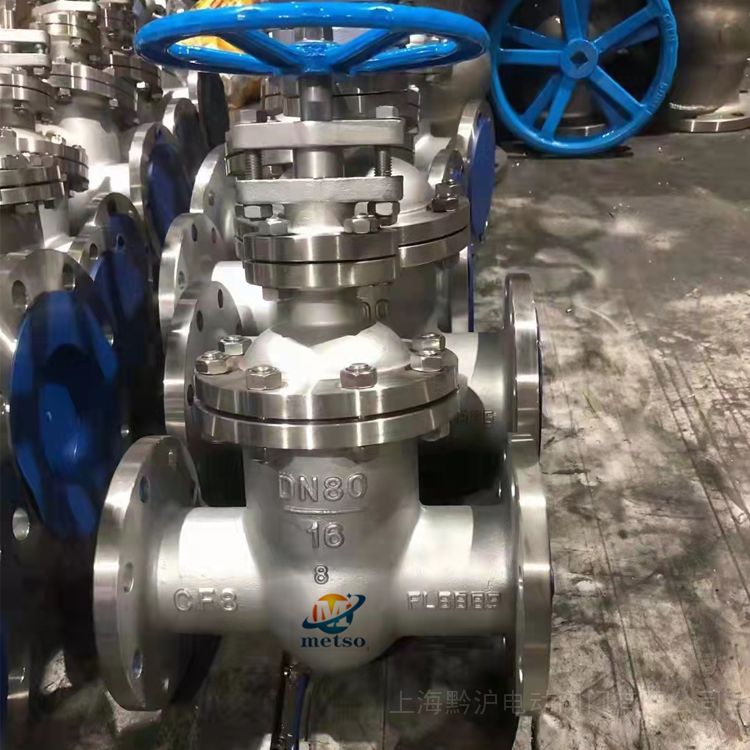

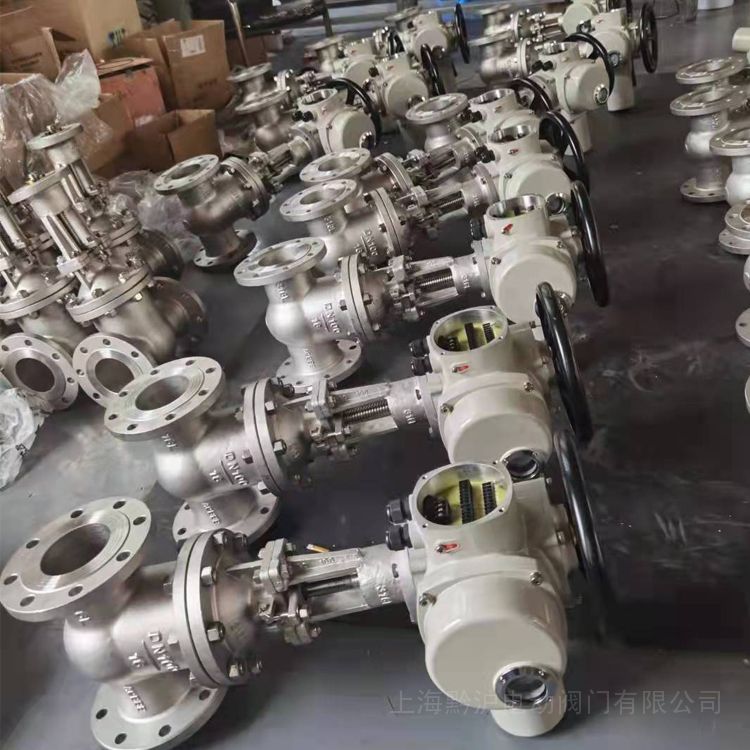

- 黔沪不锈钢材质法兰电动闸阀Z941W-16P DN250
详细信息
品牌：黔沪 型号：Z941W-16P DN250 连接形式：法兰 材质：不锈钢 公称通径：80 mm 适用介质：各种高腐蚀化学介质;弱酸碱介质 密封形式：硬密封式 标准：国标 外形：中型 流动方向：单向 驱动方式：电动 零部件及配件：执行器 用途：疏水 压力环境：常压 工作温度：常温 类型：直通式 产品名称：不锈钢材质法兰电动闸阀 Z941W-16P DN250
不锈钢材质法兰电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。电动闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。闸阀一般由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封填料）组成
特征描述
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成， 密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
图纸
Z941W电动不锈钢闸阀性能参数
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z941W-16P~200P
16~200
4.0~10.0
≤200
硝酸类介质
Z941W-16R~200R
醋酸类介质
零件材料
Z941W电动不锈钢闸阀零件材料
型号
材料
阀体、阀盖
闸板
阀杆
填料
Z941W-16P~200P
铬镍不锈钢
铬镍不锈钢
铬镍不锈钢
聚四氟乙烯
Z941W-16R~200R
铬镍钼不锈钢
铬镍钼不锈钢
铬镍钼不锈钢
外形尺寸
Z941W电动不锈钢闸阀外形尺寸16P（mm）
DN
L
D
D1
D2
b
f
z×Φd
H
重量/Kg
50
250
160
125
100
16
3
4×Φ18
653
59
65
265
180
145
120
18
3
4×Φ18
665
62
80
280
195
160
135
20
3
8×Φ18
725
74
100
300
215
180
155
20
3
8×Φ18
787
92
125
325
245
210
185
22
3
8×Φ18
902
152
150
350
280
240
210
24
3
8×Φ23
955
161
200
400
335
295
265
26
3
12×Φ23
1105
219
250
450
405
355
320
30
3
12×Φ25
1343
376
300
550
460
410
375
30
4
12×Φ25
1516
484
350
550
520
470
435
34
4
16×Φ25
1678
695
400
600
580
525
485
36
4
16×Φ30
1849
977
450
650
640
585
545
40
4
20×Φ30
1937
1033
500
700
705
650
608
44
4
20×Φ34
2234
1087
600
800
840
770
718
48
5
20×Φ41
2432
1357
700
900
910
840
788
50
5
24×Φ41
2489
1481
800
1000
1020
950
898
52
5
24×Φ41
2643
1845
Z941W电动不锈钢闸阀外形尺寸25P（mm）
DN
L
D
D1
D2
b
f
z×Φd
H
重量/Kg
50
250
160
125
100
20
3
4×Φ18
653
64
65
265
180
145
120
22
3
8×Φ23
665
65
80
280
195
160
135
22
3
8×Φ18
725
79
100
300
230
190
160
24
3
8×Φ23
787
98
125
325
270
220
188
28
3
8×Φ25
902
154
200
400
360
250
218
30
3
8×Φ25
955
168
250
450
425
370
332
36
3
12×Φ30
1343
390
300
500
485
430
390
40
4
16×Φ30
1516
505
350
550
550
490
448
44
4
16×Φ34
1678
736
400
600
610
550
505
48
4
16×Φ34
1849
1027
450
650
660
600
555
50
4
20×Φ34
1937
1139
500
700
730
660
610
52
4
20×Φ41
2234
1228
600
800
840
770
718
56
5
20×Φ41
2432
1502
700
900
955
875
815
60
5
24×Φ48
2489
1617
800
1000
1070
990
930
64
5
24×Φ48
2643
1923
Z941W电动不锈钢闸阀外形尺寸40P（mm）
DN
L
D
D1
D2
D6
b
f
f1
z×Φd
H
重量/Kg
50
250
160
125
100
88
20
3
4
4×Φ18
665
58
65
280
180
145
120
110
22
3
4
8×Φ18
680
68
80
310
195
160
135
121
22
3
4
8×Φ18
752
80
100
350
230
190
160
150
24
3
4.5
8×Φ23
846
108
125
400
270
220
188
176
28
3
4.5
8×Φ25
923
151
150
450
300
250
218
204
30
3
4.5
8×Φ25
1087
258
200
550
375
320
282
260
38
3
4.5
12×Φ30
1243
366
250
650
445
385
345
313
42
3
4.5
12×Φ34
1429
472
300
750
510
450
408
364
46
3
4.5
16×Φ34
1608
673
350
850
570
510
465
422
52
4
5
16×Φ34
1738
804
400
950
655
585
535
474
58
4
5
16×Φ41
1897
1081
450
1050
680
610
560
524
60
4
5
20×Φ41
2104
1259
500
1150
755
670
612
576
62
4
5
20×Φ48
2401
1348
-
-
