黔沪电动UPVC蝶阀 塑料对夹式软密封阀门 耐腐蚀酸碱D971X-10U DN100

塑料蝶阀耐腐蚀性强，应用范围广，耐磨损、容易拆卸，维护简单易行，适用流体:水、空气、油类、腐蚀性

化学液体，阀体结构采用中线式。塑料蝶阀分类:手柄式塑料蝶阀，蜗轮式塑料蝶阀，气动塑料蝶阀，电动塑

料蝶阀。

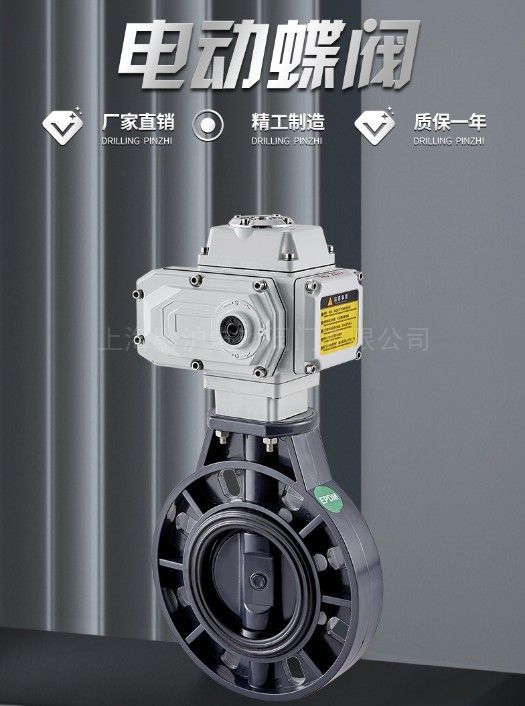

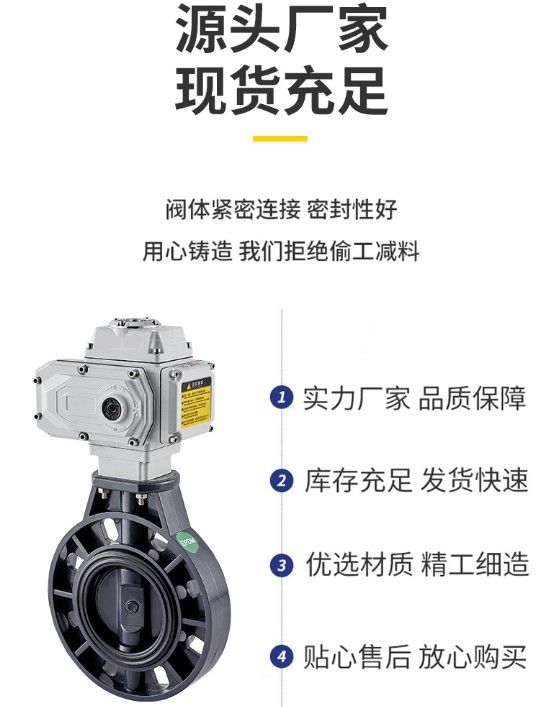

电动塑料蝶阀亦称PVC电动蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量

调塑料蝶阀 节，亦可内置伺服模块，输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动

塑料蝶阀(PVC电动蝶阀)重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和

污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。 电动塑

料蝶阀(PVC电动蝶阀)

 【耐腐蚀塑料蝶阀】塑料PVC蝶阀 产品性能：

塑料蝶阀应用于多个领域，电动塑料蝶阀的产品性能，总结如下:

1、塑料蝶阀的阀体只需*小的安装空间,工作原理简单可靠;

2、近似等百分比的流量特性，可用于调节或开关式控制;

3、塑料蝶阀的阀体配合标准的凸面管道法兰;

4、优越的经济性能使得蝶阀的应用行业*为广泛;

5、塑料蝶阀具有很大的流通能力，经过阀门的压力损失极小;

6、塑料蝶阀阀体具有非常显著的经济性，尤其是较大口径的蝶阀;

7、塑料蝶阀特别适合于介质较洁净的液体和气体。

技术参数

● 阀体

阀体形式:直通式阀体

公称通径:DN50~300mm

公称压力:PN1.0、1.6MPa

连接形式:法兰式 \ 对夹式

密封材质:FPM、EPDM、NBR

适用温度:0~+60℃

阀体材质:UPVC、CPVC、PP

阀芯材质:UPVC、CPVC、PP、PTFE

适用介质:PVC兼容的食品工业化学溶剂

● 阀内件

阀板形式:蝶形(垂直板式)

流量特性:线性

● 执行机构

执行器型号:QH、381R、LQ、QT

主要技术参数:电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄、手轮

环境温度:-25~+70℃、环境湿度:≤95%

 塑料蝶阀  工作原理：

塑料蝶阀的开度与流量之间的关系，基本上呈线性比例变化。如果用于控制流量，其流量特性与配管的流阻

也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。

如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。

塑料蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的

蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似

节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。

塑料蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅

可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

塑料蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。

塑料蝶阀结构简单，只由少数几个零件组成，材料耗用省;体积小、重量轻、安装尺寸小，驱动力矩小，操作

简便、迅速，只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、

中低压力的使用领域，蝶阀是主导的阀门形式。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一

的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两

种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密

封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺

陷。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作

大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷

却水系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰

之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀

门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而

不发生破裂或产生变形。

随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，

金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，

使 金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。

安装注意事项：

塑料蝶阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线

简单。电动塑料蝶阀安装前应完成以下工作:

1、仔细核对塑料蝶阀使用情况是否与其性能规范相符;(温度、压力)

2、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母;

3、塑料蝶阀在安装之前，*好处于关闭状态为宜，焊接时应将阀门通道用盖板挡住;防止颗粒、杂物搓伤密

封面。

4、多层次金属硬密封电动蝶阀、铸钢软密封电动蝶阀配标准法兰，DN200口径以上中线软密封对夹式塑料

蝶阀必须配专用法兰;

5、安装、调试人员要仔细阅读使用说明书和气动、电动执行器等说明书，严格按说明书、接线图进行安装、

操作、调试及接线;

6、用户要求试压时，务必用两端法兰对夹装好或在阀门试压台试压;

7、检查塑料蝶阀通道及密封面是否有杂物，并及时清除。
