黔沪精小型执行器 阀门电装QH-60A

产品名称：精小型电动执行机构
精小型电动执行机构用于控制0°-180°旋转的阀门，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等。

广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。

精小型电动执行器以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控

制信号，可使阀门运动到所需位置，实现其自动化控制，输出扭矩达4000N.m。

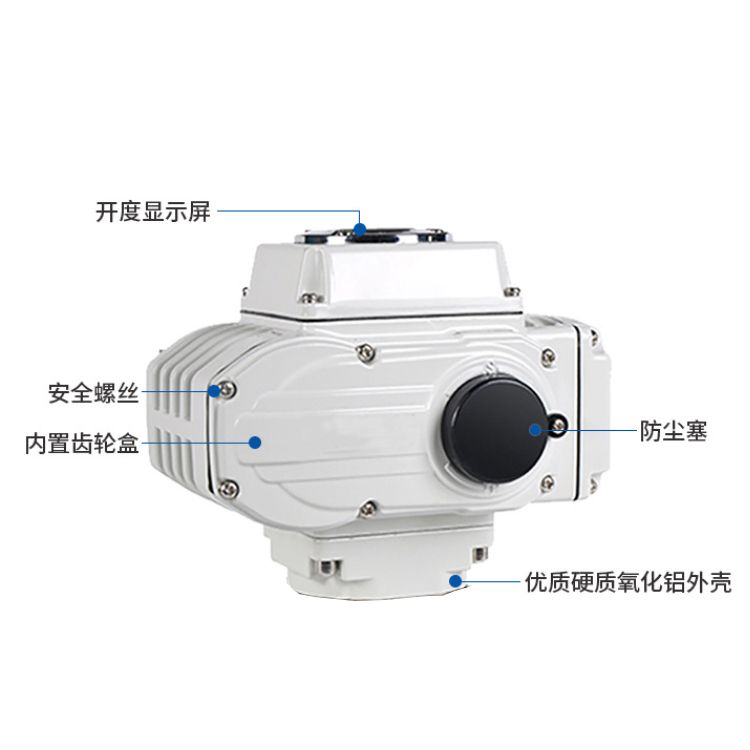

精小型电动执机构 特征描述

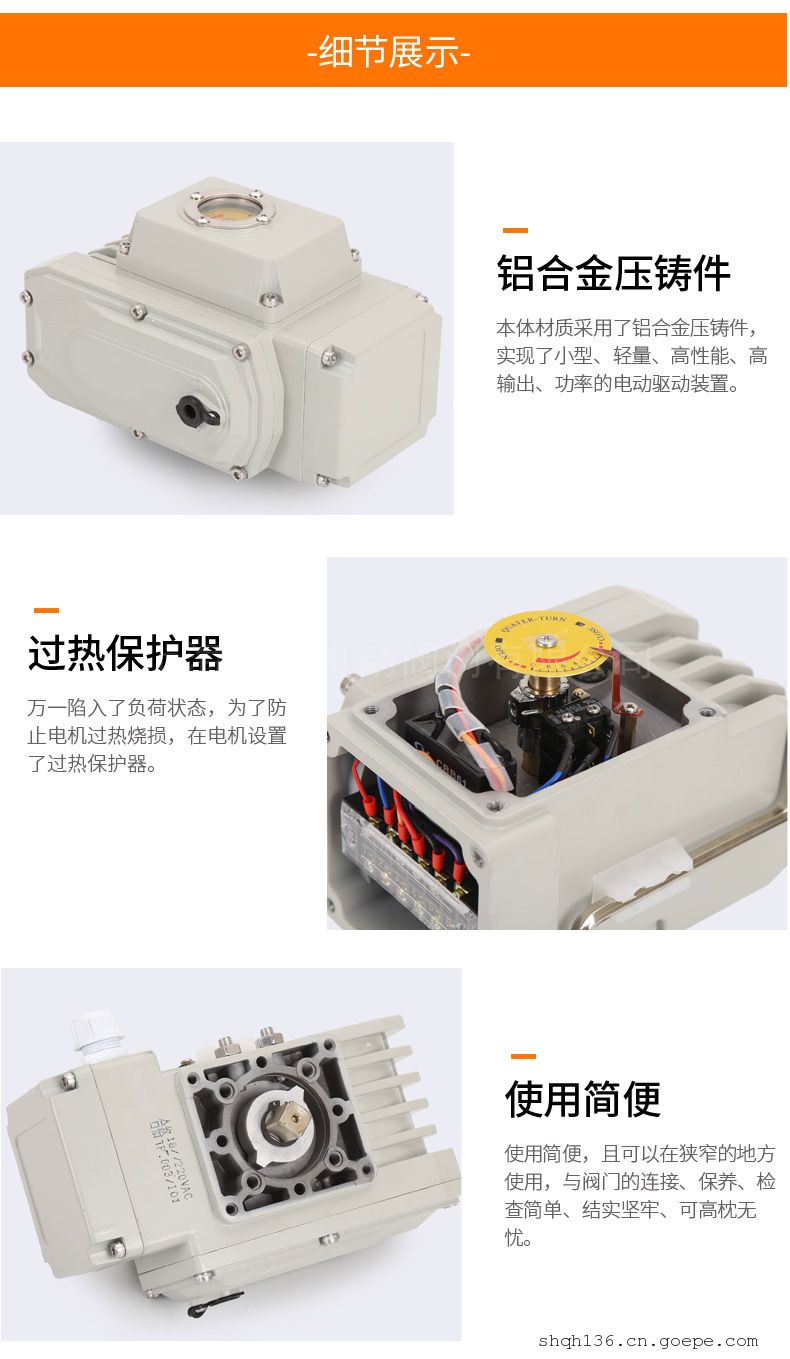

精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。

● 体积小巧：体积只有同类产品的35％左右；

● 轻便宜人：重量相当于同类产品的1/3；

● 美观大方：压铸铝合金外壳，外表精细流畅并能减少电磁干扰；

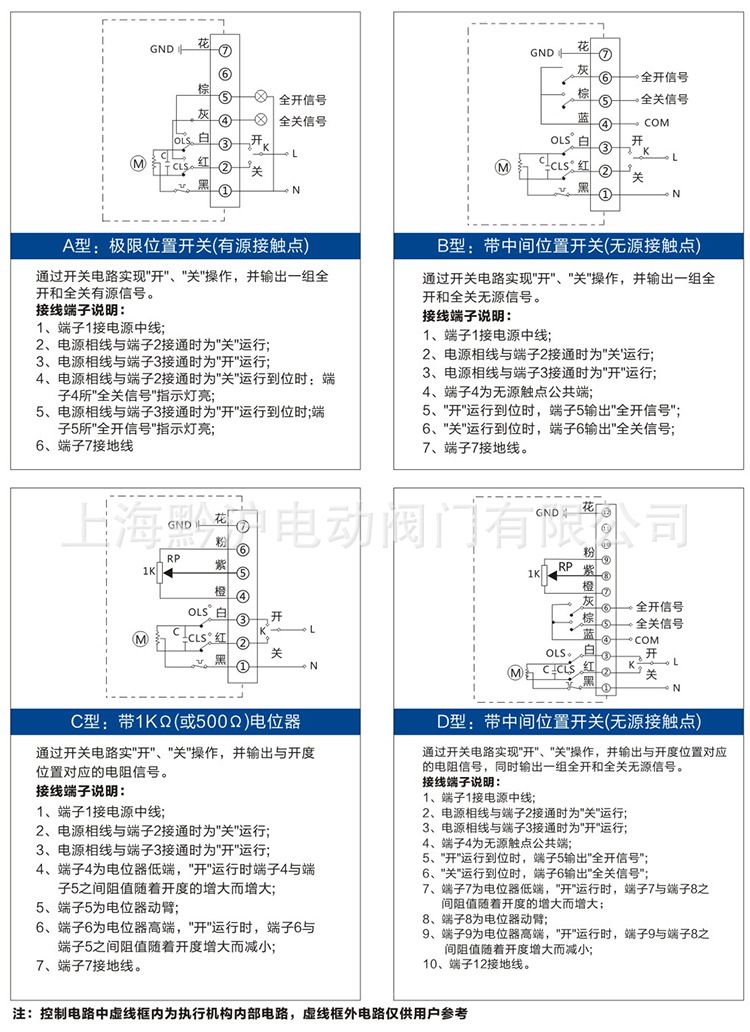

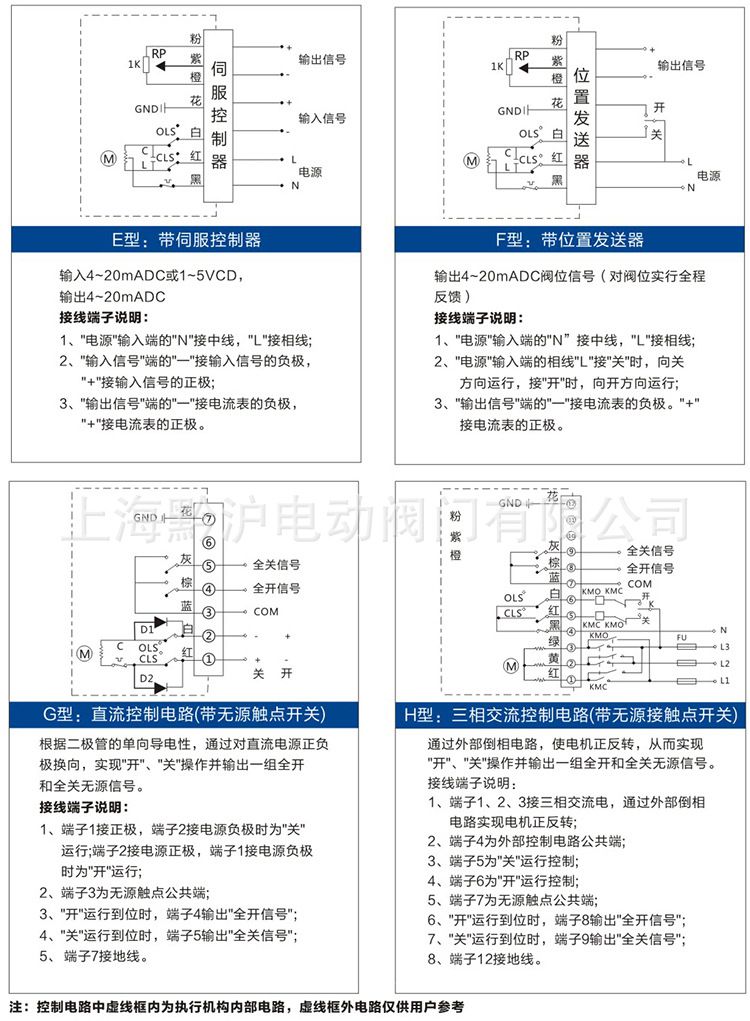

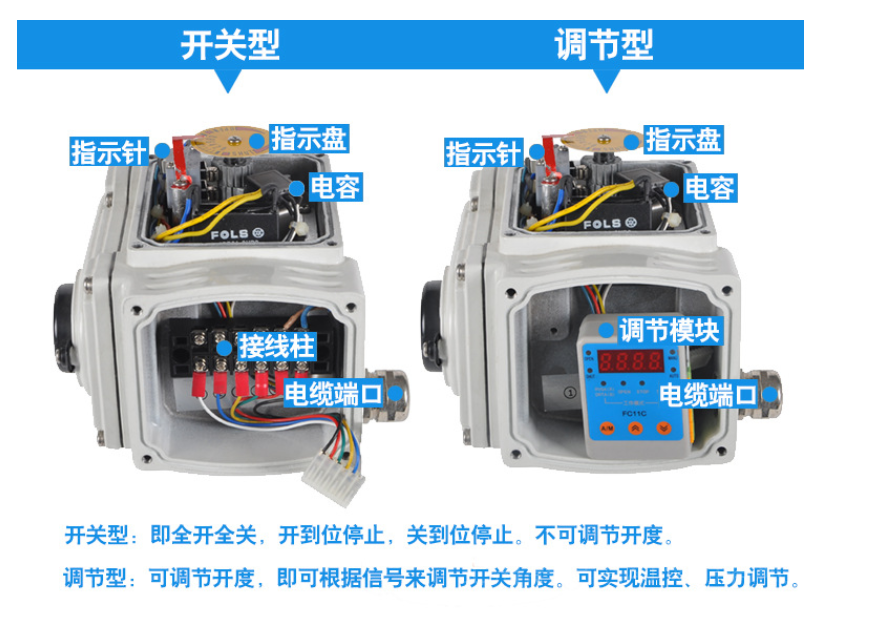

● 功能大方：开关型、无源触点型、比例型、智能调节型应有尽有；

● 精密耐磨：蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高；

● 使用方便：免点检、免加油、防锈防水、任意角度安装；

● 多重保护：电气限位、机械限位、过热保护、过载保护、除湿保护

● 速度多样：5秒、8秒、15秒、30秒、50秒、100秒等；

● 数控调节：高度集成智能化模块，数字设定、数字整定、自诊断高度精确，无需定位器，自动控制，一机多能；

● 安全保障：通过AC1500V耐压检测，H级高度绝缘电机，保障机体和生产安全；

● 配套简单：采用单相、三相、直流电源，外接线路简单；

 精小型电动执行器精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。

●体积小巧：体积只有同类产品的35％左右；

●轻便宜人：重量相当于同类产品的1/3；

●美观大方：压铸铝合金外壳，外表精细流畅并能减少电磁干扰；

●功能大方：开关型、无源触点型、比例型、智能调节型应有尽有；

●精密耐磨：蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高；

●使用方便：免点检、免加油、防锈防水、任意角度安装；

●多重保护：电气限位、机械限位、过热保护、过载保护、除湿保护

●速度多样：5秒、8秒、15秒、30秒、50秒、100秒等；

●数控调节：高度集成智能化模块，数字设定、数字整定、自诊断高度精确，无需定位器，自动控制，一机多能；

●安全保障：通过AC1500V耐压检测，H级高度绝缘电机，保障机体和生产安全；

●配套简单：采用单相、三相、直流电源，外接线路简单；

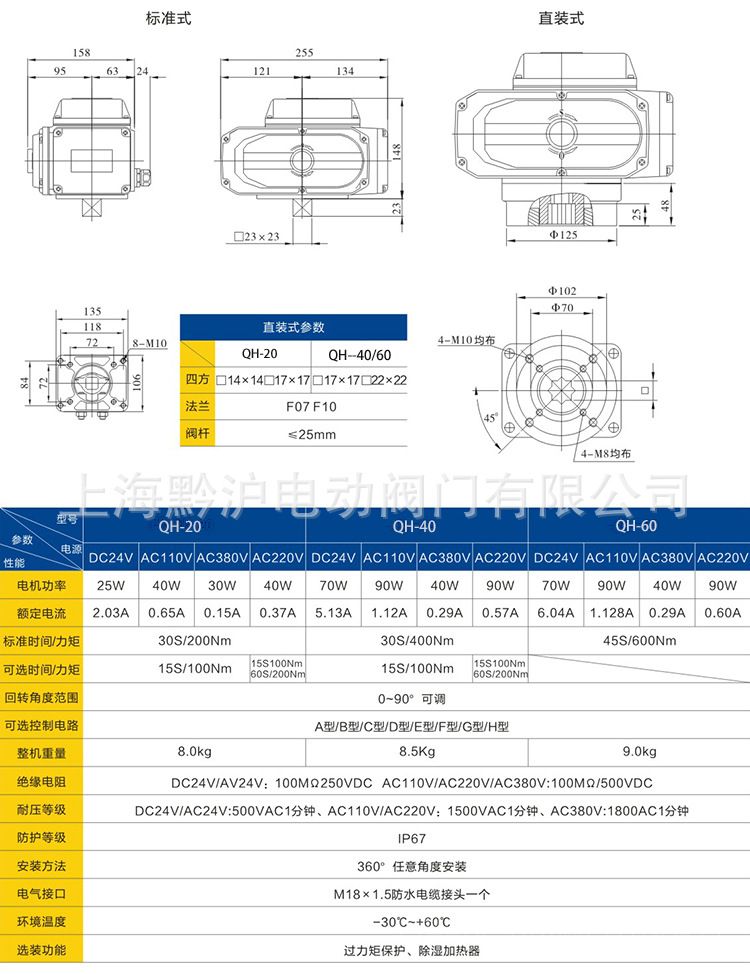

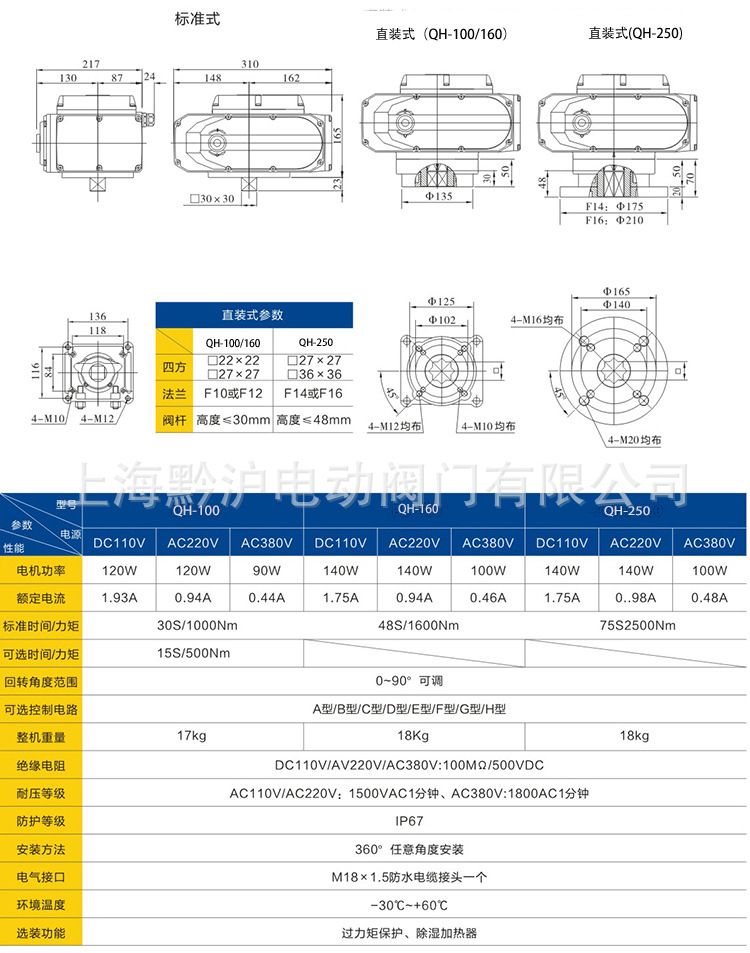

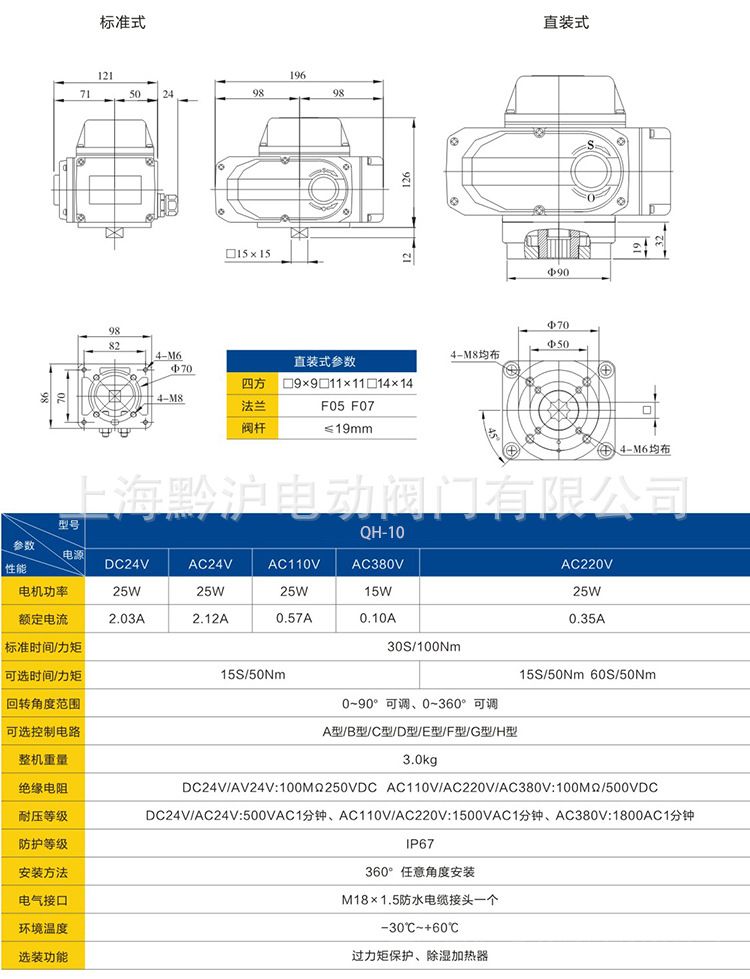

精小型电动执行器特性参数表

注：时间指从0°～90°形成所需时间　　　

转动角度：指形成的角度可调范围

选装功能：

　　１．加热除湿器

　　２．过扭矩保护器

　　３．４－２０mA, 0-10V,1-5V智能调节型

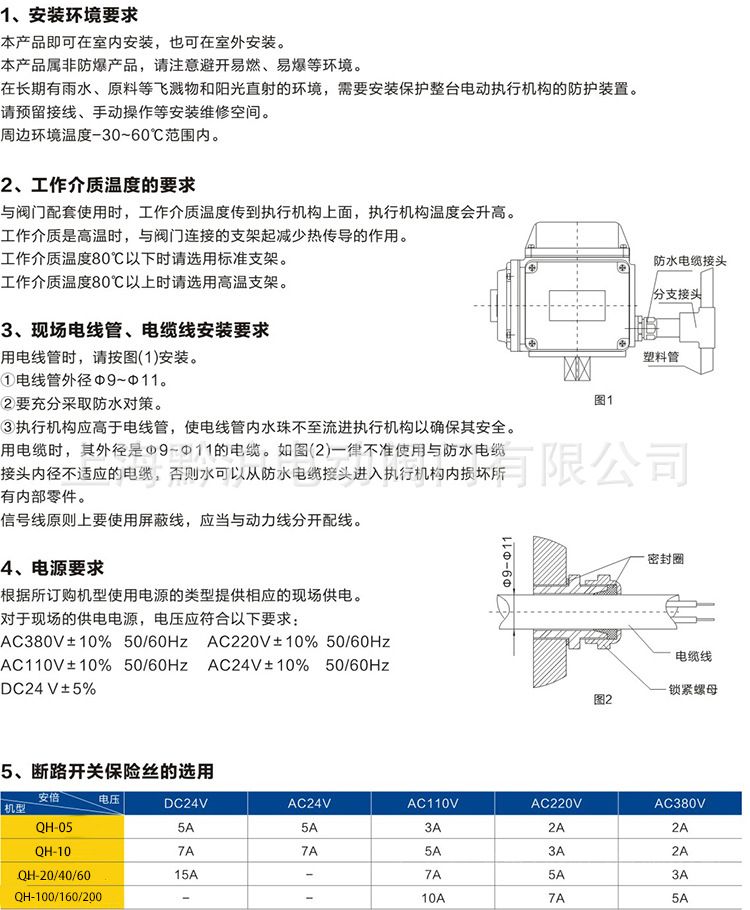

●安装场所可以是室内，室外，地下。

●安装注意事项：▲本产品属非防爆产品，故不能安装在有爆炸性气体的室内。

▲安装在水雾飞溅的场合时，请加防护罩，一面造成渗水而损坏机器。

▲室内安装还应该预留进线，受动操作所需空间。

▲室外安装请加防护罩，减少阳光直射，避免机体内元器件加速老化。

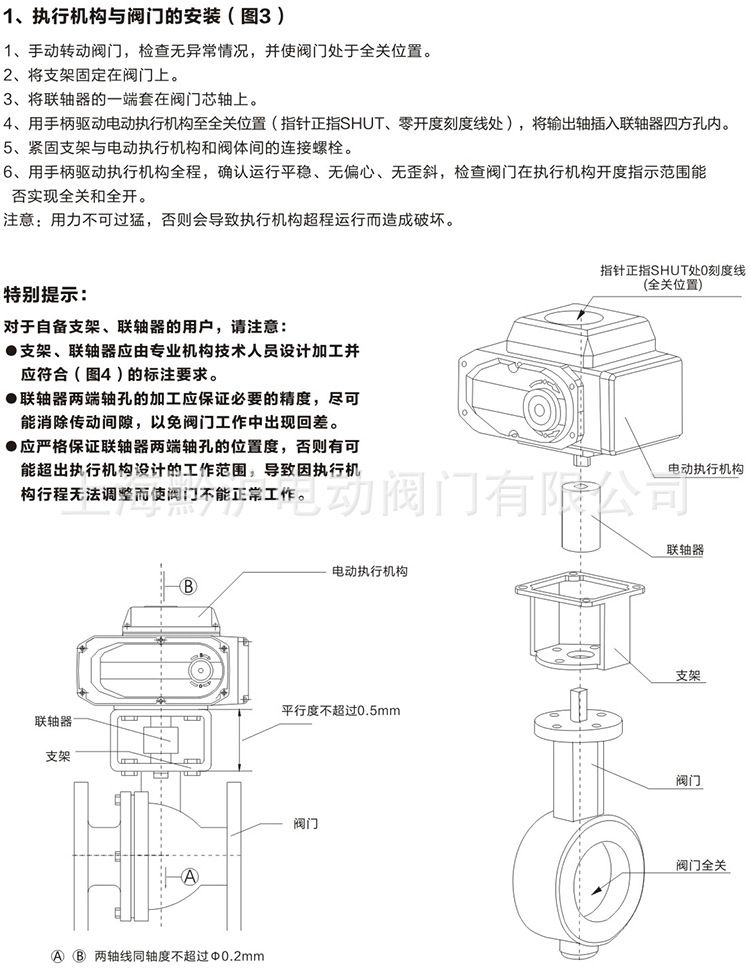

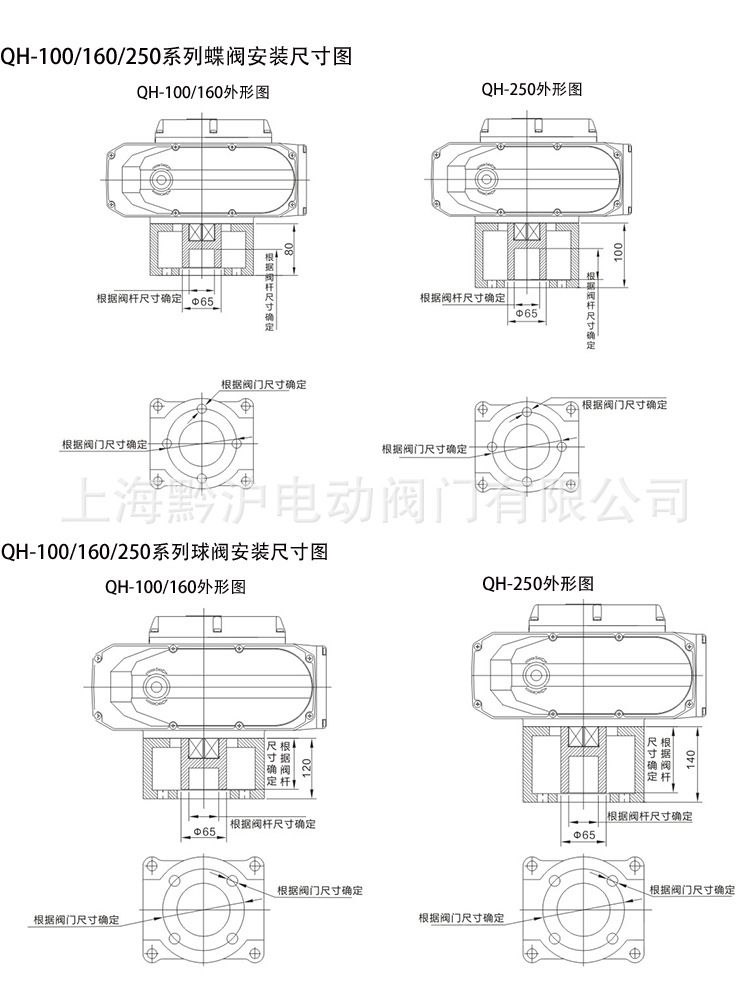

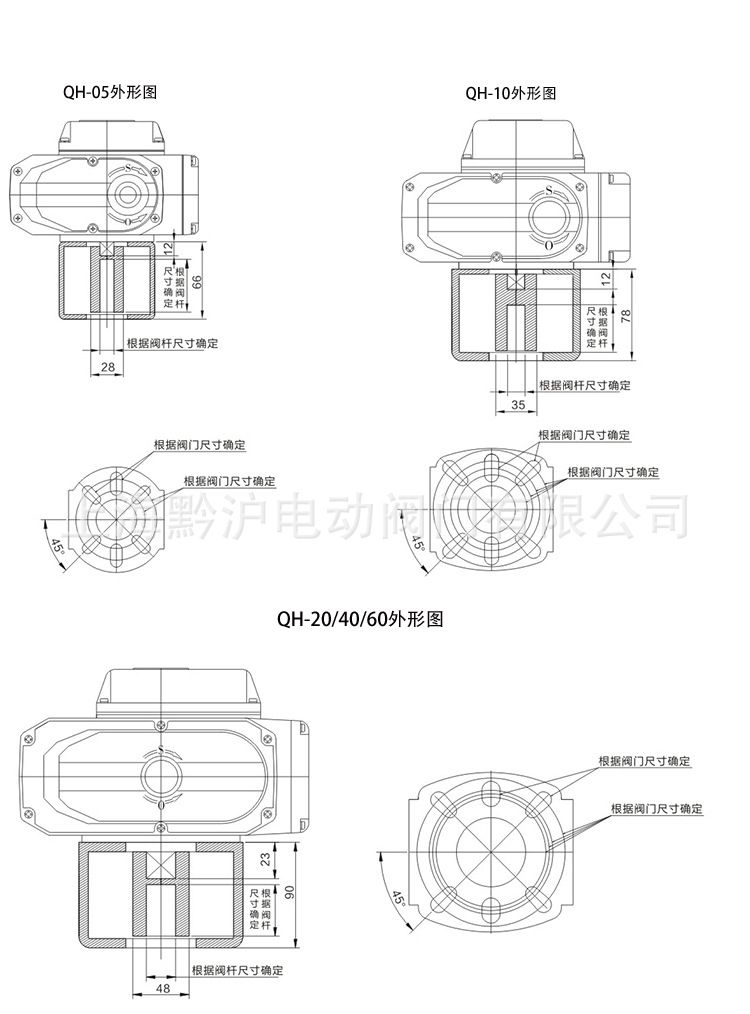

连接阀门

1，手动转动阀门，确定阀门正常后将其转动至全关位置；

2，用螺钉将支架轻轻固定在阀门上；

3，将联轴器套在阀杆上；

4，确定执行器状态为全关位置后将其输出轴插入固定于阀杆的联轴器中；

5，用螺丝将执行器固定在支架上（因机械装置不可避免的间隙，偶尔出现螺丝孔位对不齐情况属正常状况，我们只需用手动摇杆稍加转动执行器

    便可解决此类问题）

6，拧紧各部件螺丝，安装完毕。
