华诺隔爆型阀门驱动装置ZJK60-24（A）

1. 概述

隔爆型阀门驱动装置是在原普通隔爆型阀门电动装置的基础上改造而成，又称为ZB型隔爆型阀门电动装置。适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸阀等。如增加二级减速后可用于蝶阀、风门和风道阀等。用于阀门的开启、关闭或调节，是实现阀门远控、集控的驱动装置。

隔爆型阀门驱动装置和相对应的专用KXBC隔爆型控制箱配套使用。

ZB系列隔爆型阀门电动装置的性能不仅执行JB/T8528-1997《普通型阀门电动装置技术要求》的规定而且执行GB3836.1-2000《爆炸型气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及Q/320412BSK001－2007《矿用阀门电动装置技术条件》的规定。

防爆型式为：矿用隔爆型，防爆标志为Ex dⅠ。

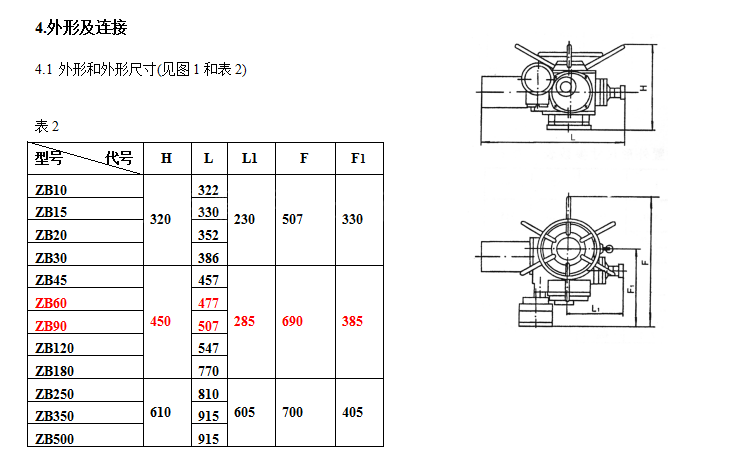

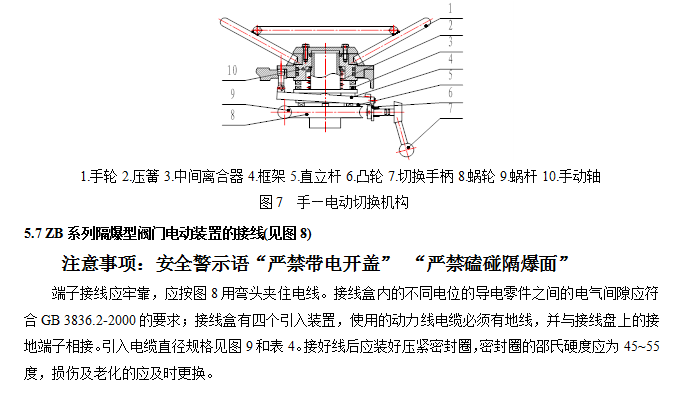

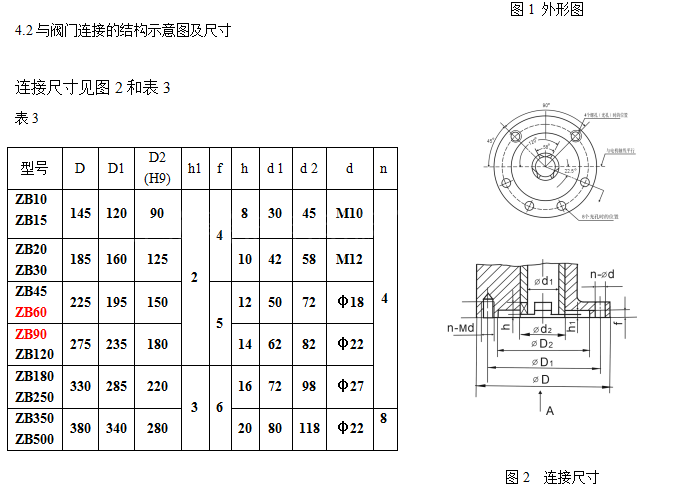

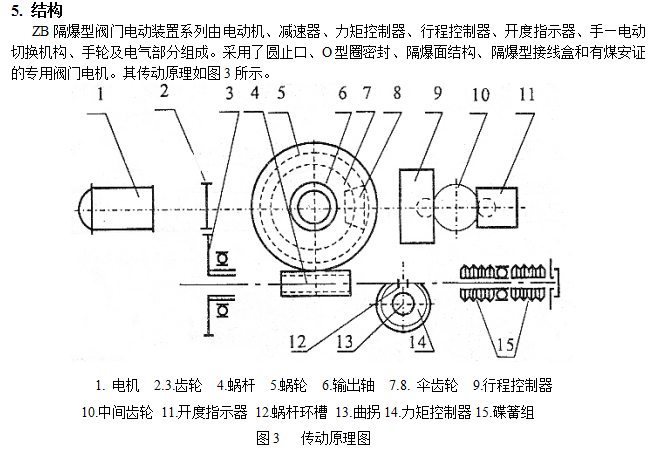

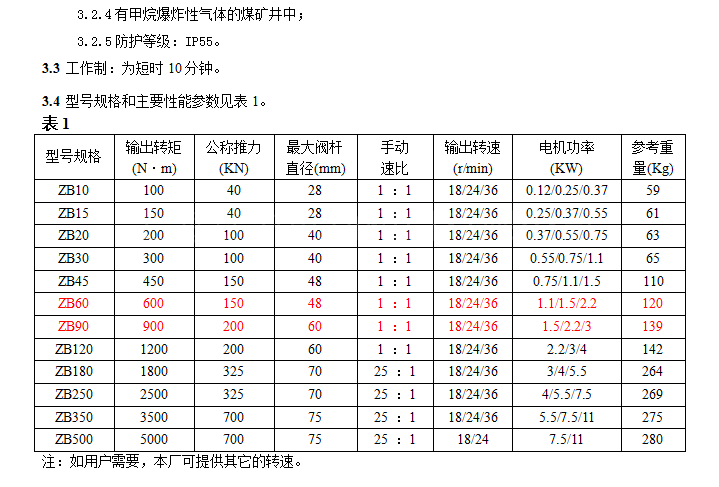

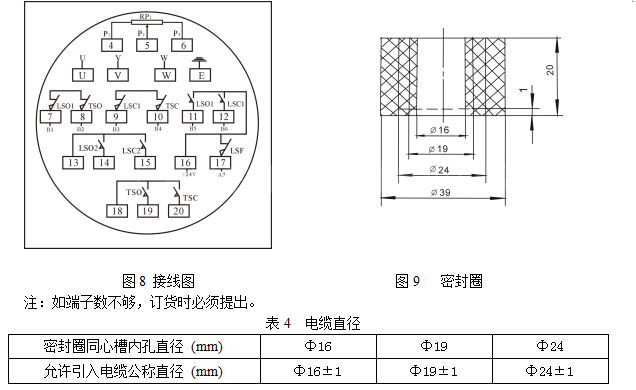

6. 调整

隔爆型阀门电动装置与阀门组装后，必须对力矩控制器、行程控制器、开度指示器分别进行调整，方可使用；

调整前，必须检查开度指示器上的电位器是否已脱开（把电位器轴上齿轮的紧定螺钉松开即可），以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。

6.1力矩控制器的调整（参见图4）

出厂时已按用户的要求调整好转矩，一般不需再调整。如需改变整定值，可旋转凸轮的调整轴至相应刻度，先调关向，后调开向。

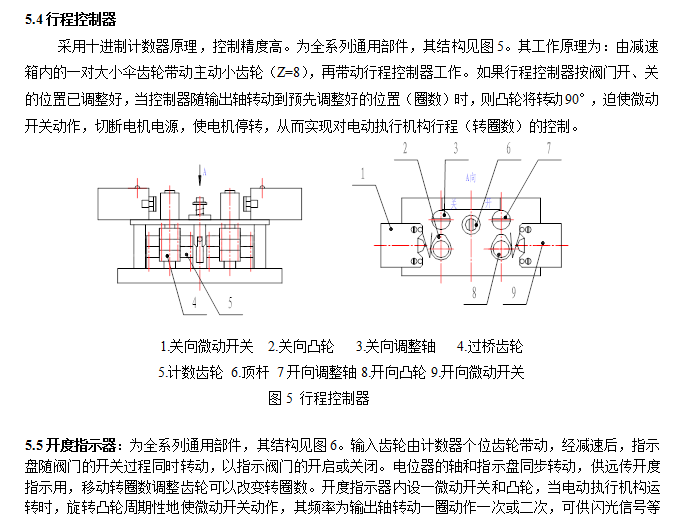

6.2行程控制器的调整（参见图5）

6.2.1全关位置的调整

(a) 用手动将阀门关严；

(b) 用螺丝刀压下顶杆并转90°卡住；

(c) 按关向箭头旋转关向调整轴，直到关向凸轮动作为止；

(c) 旋回顶杆至原来的位置。

6.2.2全开位置的调整

(a) 用手动将阀门开到所需的位置；

(b) 压下顶杆并转90°卡住；

(c) 按开向箭头旋转开向调整轴，直到开向凸轮动作为止；

(d) 旋回顶杆至原来的位置。

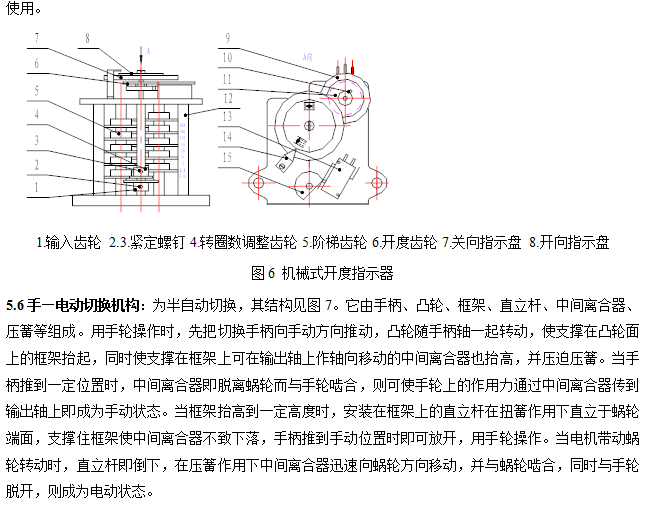

6.3 开度指示器的调整（参见图6）

在调整好力矩、行程的基础上调整现场开度指示器和远传电位器，调整方法如下：

(a) 移动转圈数调整齿轮至所需的转圈数位置；

(b) 挂上电位器齿轮,拧紧电位器固定螺母并确定电位器齿轮的紧定螺钉是松开的；

(c) 手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向；

(d) 转动关指示盘使关向标志对准指针；

(e) 按所观察电位器齿轮的旋向转动电位器轴接近终端位置，拧紧紧定螺钉；

(f) 电动或手动操作阀门至全开位置，保持关向刻度盘不动，转动开指示盘使开向标志对准指针；
