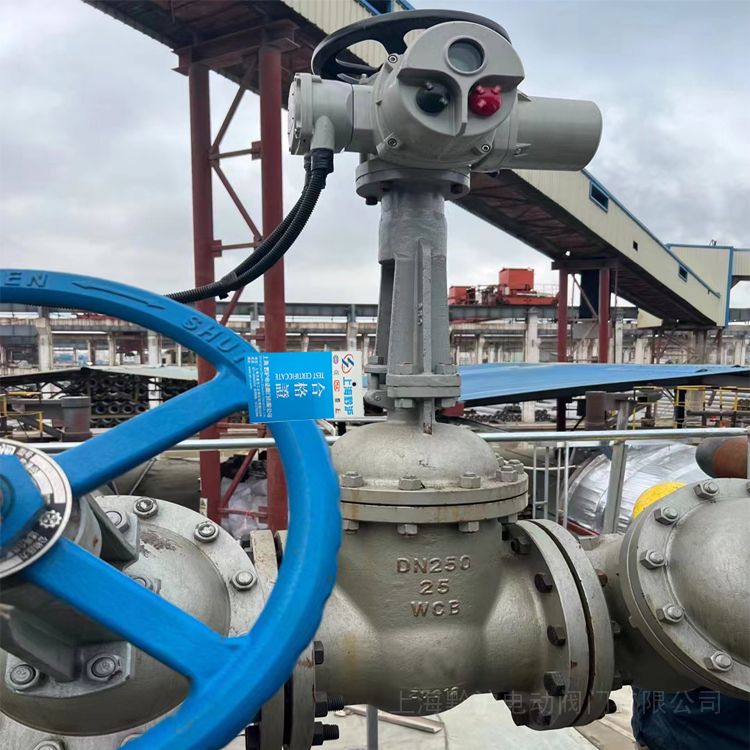

- 黔沪法兰连接钢制电动闸阀 开关型Z941H-2.5Mpa DN300
详细信息
品牌：黔沪 型号：Z941H-2.5Mpa DN300 连接形式：法兰 材质：碳钢 公称通径：800 mm 适用介质：水 密封形式：硬密封式 标准：国标 外形：中型 流动方向：单向 驱动方式：电动 零部件及配件：执行器 用途：疏水 压力环境：常压 工作温度：常温 类型：直通式
一、法兰连接钢制电动闸阀 开关型闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。电动闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
电动闸阀主要零件材料及主要用途阀体 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度(≤℃) WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425 ZGlCr5MO ZGlCr5M0+Stellite12 1Crl8Ni9+Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550 ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200 ZG00Crl7Nil4M02 316L+Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200
电动闸阀主要外形尺寸、连接尺寸及质量公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值 电装型号 L D D1 D2 D6 b f f1 Z-φd L1 H 质量(kg) 1.6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A 65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A 80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A 100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A 150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A 200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A 250 450 405 355 320 30 3 12-φ25 810 1409 ?310 DZW45A 300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60 350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90 400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20 450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80 500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250 600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250 2.5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A 65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A 80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A 100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A 150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A 200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A 250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A 300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A 350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90 400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20 450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20 500 700 730 660 610 52 4 20-φ41 870 2276 1420 DZWl80 600 800 840 770 718 56 5 20-φ41 870 2474 1522 DZW250 4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A 65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A 80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A 100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A 150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A 200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A 250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A 300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90 350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20 400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80 500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250 6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A 65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A 80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A 100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A 150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A 200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A 250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A 300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90
-
-
