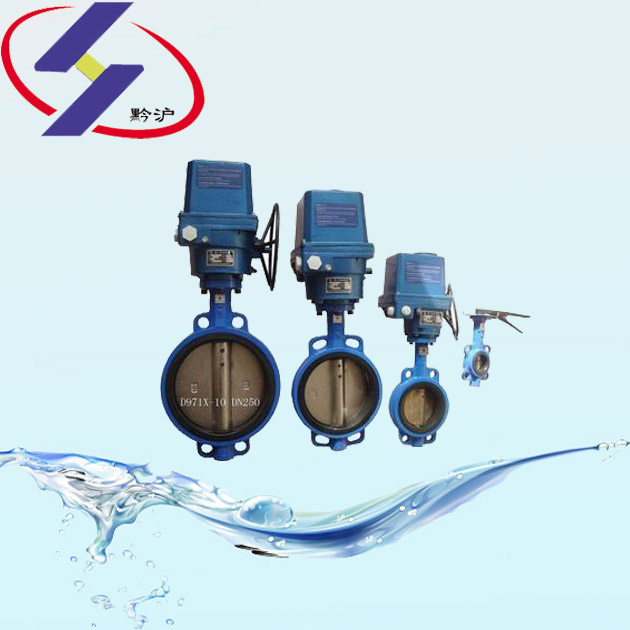

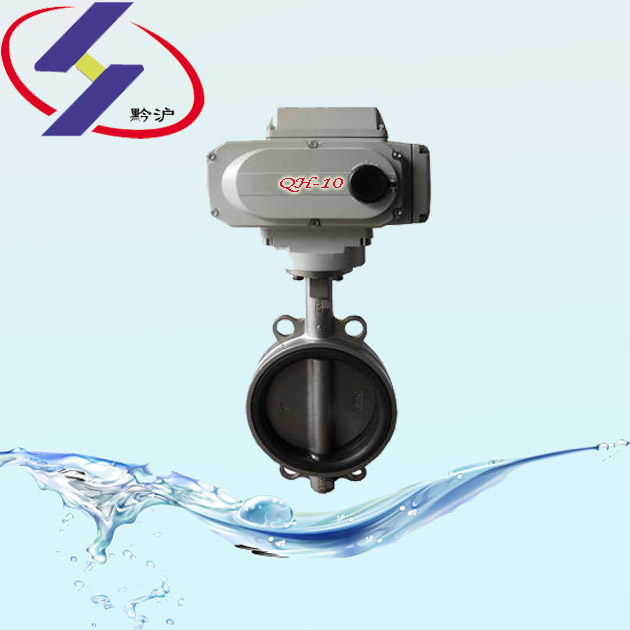

- 电动衬胶蝶阀、对夹式电动衬胶蝶阀
详细信息
品牌：黔沪 型号：D971J-16C 加工定制：否 结构形式：偏置板式 材质：碳钢 连接形式：对夹 适用介质：水 压力环境：常压 工作温度：常温 驱动方式：电子 电动衬胶蝶阀
一、电动衬胶蝶阀 产品介绍：
上海黔沪阀门生产的电动衬胶蝶阀的蝶板安装于管道的直径方向。在电动衬胶蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。电动衬胶蝶阀在管道中一般应当水平安装。电动衬胶蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
点击放大
二、电动衬胶蝶阀 应用范围：
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸气、一般酸碱类
FKM ≤150℃ 水、蒸气、强酸碱类
三、电动衬胶蝶阀 结构特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
四、电动衬胶蝶阀 标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
五、电动衬胶蝶阀 检测试验：
衬里层：电火花检测
试验与检验按GB/T 13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
六、电动衬胶蝶阀 零件材料与工况：
阀 体：铸铁、球墨铸铁、碳钢、不锈钢
蝶 板：铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置:组合件
七、电动衬胶蝶阀 密封材料选用和适用温度
材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙 英语简称 CR NBR EPDM PTFE SI VITON NR PA 型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐*高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐*低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃ 适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃
-
-
