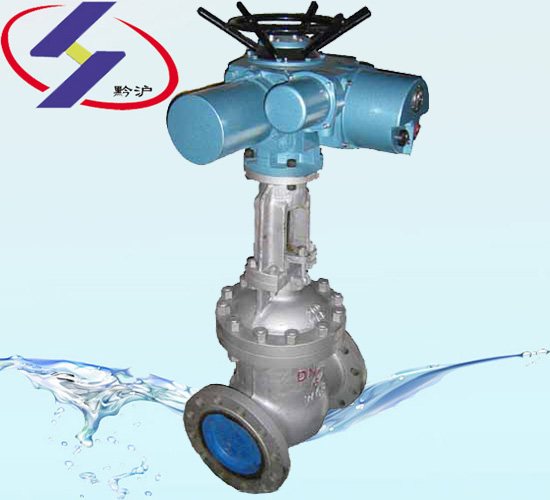

- 电动法兰闸阀|Z941H电动法兰闸阀
详细信息
品牌：黔沪 型号：Z941H-16C 连接形式：法兰 材质：碳钢 公称通径：100 mm 适用介质：水 密封形式：硬密封式 标准：国标 外形：中型 流动方向：单向 驱动方式：电动 零部件及配件：执行器 电动法兰闸阀是由多回转电动执行器与法兰闸阀组成，主要用来接通或截断管路中的介质，不适用于调节介质流量，电动法兰闸阀的主要优点如下：
(1)流体阻力小，闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小
(2)启闭较省力，启闭时闸板运动方向与介质流动方向相垂直，与截止阀相比、闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
■ 电动法兰闸阀产品特点
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
■ 主要技术参数
● 阀体
● 阀内件阀体形式 直通铸造阀 公称通径 DN50～600mm 公称压力 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K 法兰标准 JIS、ANSI、GB、JB、HG等 连接形式 法兰式 压盖型式 螺栓压紧式 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
● 执行机构阀板形式 垂直板式 流量特性 快开特性
注：如需详细执行器参数，请进入电动执行器页面进行查阅。执行器型号 DZW系列、DKJ系列、Q系列 主要技术参数 电源电压：380V/50Hz、220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：IP55(可定制IP67)、隔爆标志：ExdⅡBT4、手操功能：手轮 环境温度：-20～+60℃、环境湿度：≤90%
■ 主要零件材料
■ 主要性能规范1 阀体 HT200、WCB、CF8、CF3、CF8M、CF3M 2 阀板 WCB+304、CF8、CF3、CF8M、CF3M 3 阀杆 2Cr13、304、316、316L 4 垫片 聚四氟乙烯、金属石墨垫片 5 阀盖 HT200、WCB、CF8、CF3、CF8M、CF3M 6 填料 柔性石墨、V型聚四氟乙烯填料 7 压盖 HT200、WCB、CF8、CF3、CF8M、CF3M 8 支架 HT200、WCB、CF8、CF3、CF8M、CF3M 9 电动执行器 壳体(HT200、WCB)
■ 主要外形及连接尺寸试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K) 1.6 2.5 4.0 6.4 150 300 10K 20K 强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8 密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8 低压密封试验 0.6MPa
公称通径
DN(mm)标准值 参考值 L D D1 D2 b f H W 重量 50 250 160 125 100 16 3 590 678 90 65 265 180 145 120 18 3 590 693 96 80 280 195 160 135 20 3 590 755 108 100 300 215 180 155 20 3 590 820 126 150 350 280 240 210 24 3 590 994 199 200 400 335 295 265 26 3 590 1138 254 250 450 405 355 320 30 3 810 1409 310 300 500 460 410 375 30 4 810 1588 391 350 550 520 470 435 34 4 830 1755 729 400 600 580 525 485 36 4 830 1902 992 450 650 640 585 545 40 4 870 2141 1168 500 700 705 650 608 44 4 870 2276 1222 600 800 840 770 718 48 5 870 2474 1376
-
-
