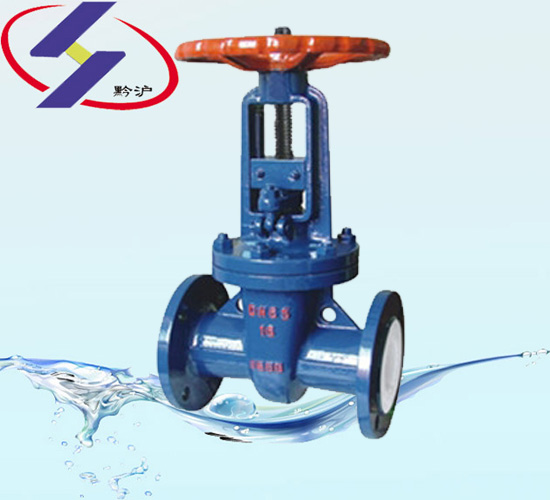

Z41F楔式衬氟闸阀

Z41F楔式衬氟闸阀

详细信息

一、Z41F楔式衬氟闸阀概述：

Z41F楔式衬氟闸阀是一种*常见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)Z41F楔式衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，衬氟闸阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、Z41F楔式衬氟闸阀特点：
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
三、Z41F楔式衬氟闸阀技术规范：

设计标准	GB12234
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

四、Z41F楔式衬氟闸阀零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸阀
		Z	C	P	R	P_L	R_L
1	阀体/端盖/闸板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F₄)、PCTFE(F₃)、FEP(F₄₆)、PFA(可溶性₄)
4	填料/压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F₄)		PTFE(F₄)		PTFE(F₄)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	紧固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手轮	WCB		WCB		WCB

五、Z41F楔式衬氟闸阀连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	W	D₀	H	WT(Kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-Ф12	100	100	120	5
20	3/4	150	90	65	50	2	14	4-Ф12	100	120	140	6
25	1	160	100	75	60	2	14	4-Ф12	120	130	150	7
32	1¹/4	180	120	90	70	2	16	4-Ф14	120	156	185	10
40	1¹/2	240	130	100	80	3	16	4-Ф14	160	165	205	18
50	2	250	140	110	90	3	16	4-Ф14	160	350	400	25
65	2¹/2	270	160	130	110	3	16	4-Ф14	180	370	435	30
80	3	280	185	150	125	3	18	4-Ф18	180	430	510	43
100	4	300	205	170	145	3	18	4-Ф18	220	495	595	58
125	5	325	235	200	175	3	20	8-Ф18	220	610	735	100
150	6	350	260	225	200	3	20	8-Ф18	240	670	820	115
200	8	400	315	280	255	3	22	8-Ф18	240	815	1015	145
250	10	450	370	335	310	3	24	12-Ф18	240	965	1215	230
300	12	500	435	395	362	4	24	12-Ф23	280	1140	1440	335
350	14	550	485	445	412	4	26	12-Ф23	280	1275	1625	540
400	16	600	535	495	462	4	28	16-Ф23	320	1445	1845	670
450	18	650	590	550	518	4	28	16-Ф23	320	1530	1980	780
500	20	700	640	600	568	4	30	16-Ф23	360	1725	2225	850

公称通径

标准值

参考值

DN(mm)

NPS(inch)

Z-Фd

D₀

WT(Kg)

PN1.0MPa

1/2

130

4-Ф14

100

110

125

3/4

150

105

4-Ф14

100

120

140

160

115

4-Ф14

120

132

155

1¹/4

180

135

100

4-Ф18

120

156

185

1¹/2

240

145

110

4-Ф18

160

167

210

250

160

125

100

4-Ф18

160

358

410

2¹/2

270

180

145

120

4-Ф18

180

375

440

280

195

160

135

4-Ф18

180

435

515

100

300

215

180

155

8-Ф18

220

500

600

125

325

245

210

185

8-Ф18

220

615

740

110

150

350

280

240

210

8-Ф23

240

675

825

120

200

400

335

295

265

8-Ф23

280

820

1020

150

250

450

390

350

320

12-Ф23

320

970

1220

240

300

500

440

400

368

12-Ф23

320

1145

1445

340

350

550

500

460

428

16-Ф23

360

1280

1630

550

400

600

565

515

482

16-Ф25

400

1450

1850

680

450

650

615

565

532

20-Ф25

500

1538

1988

795

500

700

670

620

585

20-Ф25

500

1730

2230

880

PN1.6MPa

1/2

130

4-Ф14

120

110

130

3/4

150

105

4-Ф14
